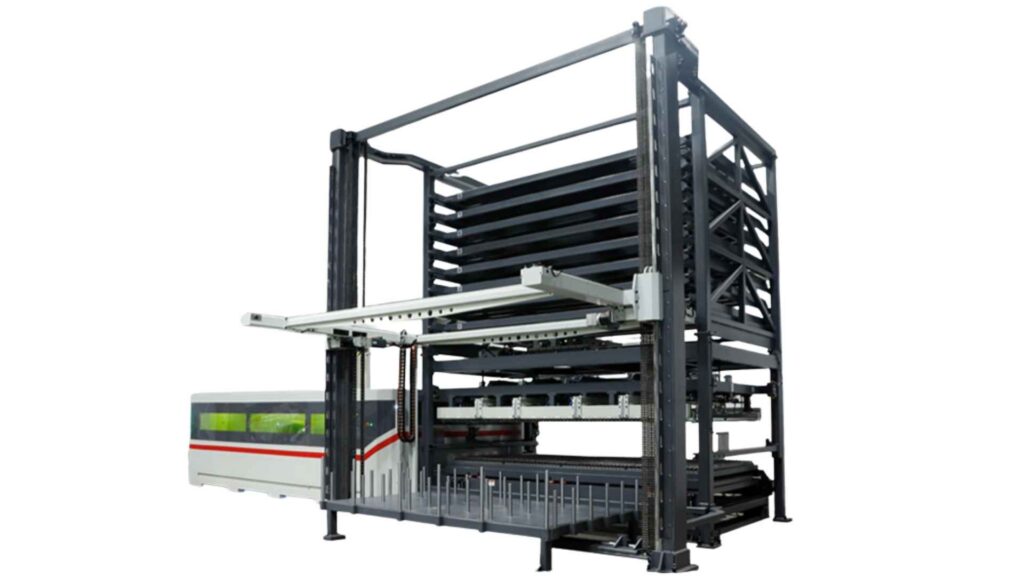

Baykal Tower
Smartest Lager System
Der Baykal-Tower-Lagerturm gehört zu den modernsten Automationslösungen für CNC-Laserschneidanlagen. Außerdem verbindet er ein modulares Regalsystem mit präziser Materialhandhabung. Zudem kommt die automatische Be- und Entladetechnik von BECKHOFF zum Einsatz. Dadurch entsteht ein starkes System aus einer Hand.
Hohe Geschwindigkeit für maximale Produktivität
Bewährte Servomotoren treiben den Lagerturm an. Daher erreicht er eine Hubgeschwindigkeit von bis zu 30 m/min. Somit versorgt der Baykal Tower Lagerturm Ihre Laseranlage schnell und zuverlässig mit Blechmaterial. Außerdem läuft die Produktion auch im Dauerbetrieb stabil.
Eigenschaften
- Max. Blechgröße: 20 × 2.000 × 4.000 mm
- Tragkraft: 3.000 kg pro Fach mit bis zu 8 modular erweiterbaren Fächern
- Be- und Entladekapazität 1.300 kg
- Beckhoff – Servomotor / CNC-Steuerung
- Positioniergenauigkeit ± 1 mm
PRÄZISION
Schnelles und präzises Schneiden für maximale Produktivität bis 3kW Leistung
DESIGN
Kompaktes Design
AUTOMATION
Mit Smart Functions ist der Faserlaser automatisierbar und bereit für Industrie 4.0
PRODUKTIVITÄT
Hohe Dynamik steigert die Produktivität bei dünnen Blechen (+20%) im Vergleich zu einem herkömmlichen Antriebssystem
GENAUIGKEIT
Präzise und wiederholbar beim Schneiden und bei der Positionierung des Laserkopfes mittels eines effizienten CNC-Managements. Hervorragende Schnittqualität bei allen Materialien.
FLEXIBEL
Geeignet für jeden Produktionsbedarf, mit einer umfassenden Palette von Automatisierungslösungen.
BEDIENUNG
Automatischer Düsenwechsler (optional) einfach zu bedienen über die Programmiersoftware.
ERSCHWINGLICH
Niedrige Betriebskosten und geringer Wartungsaufwand
APHS HYBRID SERIE | Einheit | 31120 | 31160 | 31200 | 31240 | 31300 | 41160 | 41200 | 41240 |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Abkantlänge | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New | Add New |
Standard und Sonderzubehör
Die CNC-Abkantpresse in robuster Ausführung und präziser CNC-Steuerung garantiert Ihnen ein zuverlässiges und langlebiges Betriebsmittel. Die Presse beinhaltet eine einfache und sichere Bedienung sowie zahlreiche Funktionen.
Die Baykal “APHS” Abkantpressen, samt automatischer Tischbombierung bis hin zu selbstständiger gesteuerter Winkelverstellung, werden wirtschaftlich und ergonomisch eine große Hilfe in Ihrem Betrieb darstellen.
WIRTSCHAFTLICH
Der Pumpenmotor ist nur während des Betriebs aktiv. Dadurch reduziert sich die Wärmeabgabe und der Stromverbrauch.
LIEFERUMFANG
- Laserquelle nLight, iPG oder Max Photonics (Faserlaser)
- Laserschneidkopf Precitec mit Auto-Fokus (D-76571 Gaggenau)
- Wasserkühlung
- Linsen-Schutzglas
- Automatische Schneidkopfsäuberung und Kalibrierung
- CNC-Einheit: BECKHOFF “TwinCAT” mit 19″ Touch-Screen (D)
- Servomotoren und Driver: BECKHOFF “AM 8000” (D) (www.beckhof.de)
- beidseitiger Synchronantrieb “WITTENSTEIN” (D) mit Zahnstangen und Spezialritzel, Typ ALPHA, für hohe Verfahrgeschwindigkeiten. (www.wittenstein.de)
- komplett geschlossene Schutzkabine mit Laserwellenschutz durch die Wände und spezielle Schutzgläser in den Fenstern (D)
- motorische, automatische Wechseltische (2). Hydraulische Liftfunktion mittels synchronisierter Zylinder. Tischvorschubantrieb mit Ketten. Beladen und Entladen eines Tisches während Werkstücke an dem anderen Tisch bearbeitet werden.
- Verschachtelungs- und Betriebssoftware
- Absauganlage PL 4000 mit einer Absaugleistung von 4000m³/h
- Automatischer Düsenwechsler
- Stapelanlage über Tower System
- Winkelschneiden bis max. 45°
- Linearmotoren Bosch / Rexroth
- 2 Stück Kameras zur Beobachtung des Arbeitsraumes und des rückseitigen Bereichs des Wechseltisches
PRODUKTVORSTELLUNG Baykal Faserlaser
